一、概述

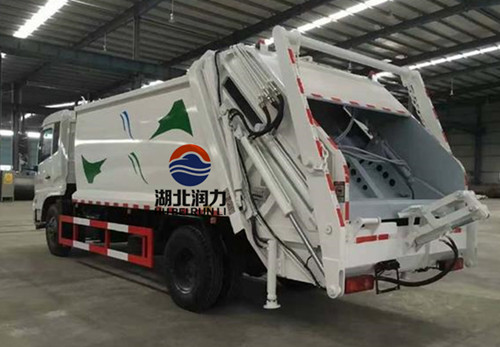

湖北润力专用汽车有限公司生产的后装卸式垃圾车又称压缩式垃圾车（以下简称垃圾车）是用于城镇袋装、桶装、散装生活垃圾物的收集、运输、卸料作业的专用车辆。垃圾被车载垃圾推进器又称负压机构推压入车箱，从而使垃圾较高密度、较均匀地分布在车箱内，直**装满为止；该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控来实现。车辆的箱体、装填器又称斗体及污水箱均采用优质炭钢板全密封焊接结构，具有强度高、重量轻、不产生二次污染等优点。

  该系列车型可选装垃圾桶液压翻转机构，适用于120升、140升、240升的塑料垃圾桶和350升的金属垃圾桶。垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。在使用车辆前，我们强烈要求您能够通读本说明书，并对其中的操作程序做到得心应手。
   我厂对产品将会进一步改进。产品的改进、性能的提高、结构的不断完善恕不另行通知，从而有某些说明不适用于您的特定车辆，敬请谅解。

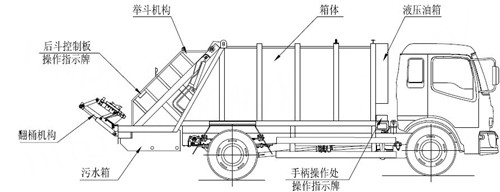

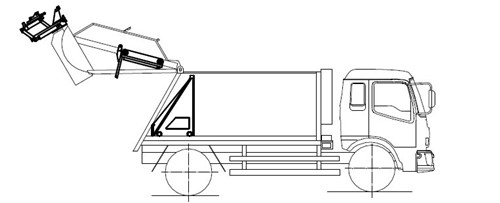

二、压缩式垃圾车结构简图

三、东风天锦12方压缩式垃圾车操作步骤

在装载垃圾前，空载运转达到6个标准时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作旋钮牌指示位置进行操作；

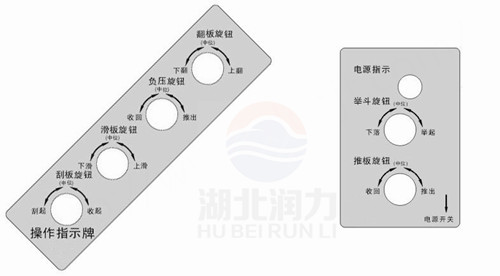

操作旋钮指示牌如图：

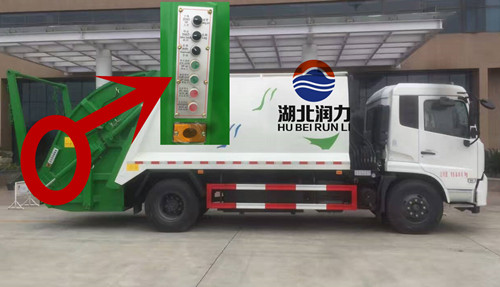

后操作板（斗体侧面）      驾驶室操作板（驾驶室内）

其具体操作步骤如下：
东风天锦12方压缩式垃圾车装垃圾

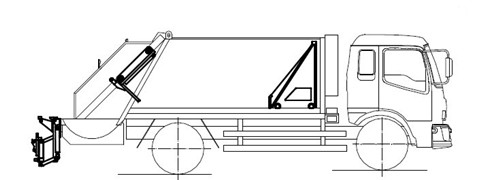

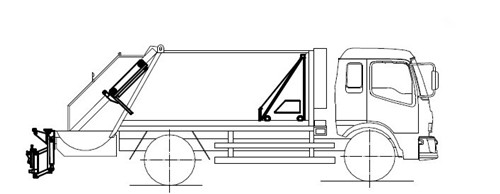

步骤1.旋转翻桶（板）操作旋钮**左下翻位，使翻桶（板）机构放下，松开旋钮回中位，然后旋转刮板操作旋钮**右收起位，刮板收起，松开旋钮回中位，准备开始挂桶。如图：

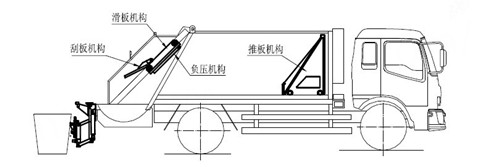

步骤2.挂上垃圾桶，旋转翻桶操作旋钮**右上翻位置，垃圾桶向上翻转，垃圾自动卸入圆弧形斗体内，松开旋钮回中位；如图：

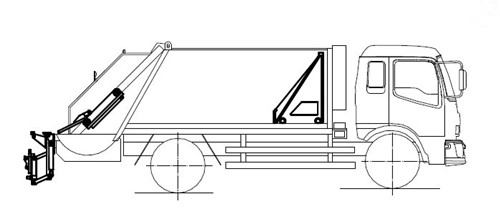

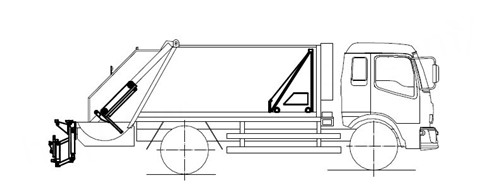

步骤3.旋转翻桶操作旋钮**左下翻位置，垃圾桶回置，松开旋钮回中位；然后旋转滑板操作旋钮**左下滑位置，滑板下滑（注意：刮板在向上收的位置），松开旋钮回中位，准备收刮垃圾；如图：

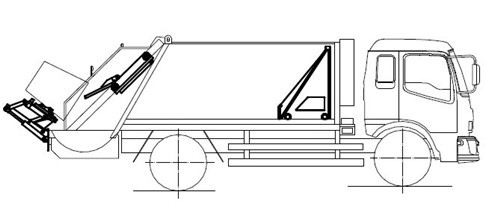

步骤4.旋转刮板操作旋钮**左刮起位置，刮板沿圆弧斗体刮起垃圾，松开旋钮回中位；如图：

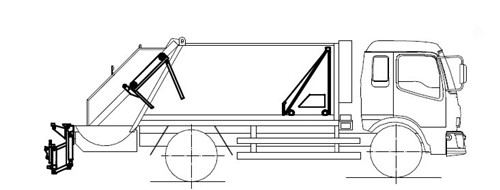

步骤5.旋转滑板操作旋钮**右上滑位置（注意：刮板下油缸座必须超过行程开关标记位置），滑板带动刮板同时上滑，松开旋钮回中位，垃圾被刮板带起，准备推进垃圾；如图：

步骤6.旋转负压操作旋钮**右推出位置，垃圾被负压板推入车箱内，松开旋钮回中位；如图：

步骤7.旋转负压操作旋钮**左收回位置，负压板收回，松开旋钮回中位，完成1次垃圾的装载；如图：

若再次装载垃圾，请再继续从步骤1（旋转刮板操作旋钮**收位，准备开始挂桶）开始循环操作；
若不需要再次装载，旋转翻桶操作旋钮**右上翻位置，翻桶机构翻起，然后松开取力器，整车方可移动。

卸垃圾

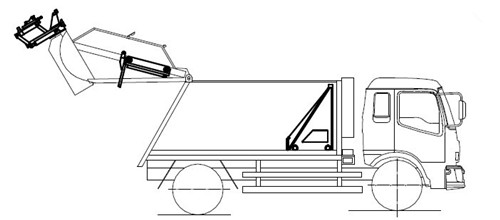

步骤8. 在卸垃圾前，整车运转达到6个标准气压时，挂上取力器，在前级二联多路阀处旋转举斗操作旋钮**右举起位置，斗体被举起，松开旋钮回中位，准备卸垃圾；如图：

步骤9.旋转推板操作旋钮**右推出位置，车箱内推板将垃圾推出车箱，松开旋钮完成卸垃圾工作；如图：

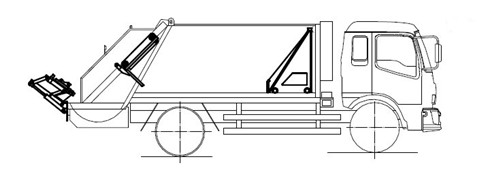

步骤10.旋转推板操作旋钮**左收回位置，推板被收回，松开旋钮；再旋转举斗操作旋钮**左下落位置，斗体放下并与车箱锁紧，松开旋钮，同时松开取力器（若翻桶机构为放下位置，请将其翻上），此时整车可移动。整车移动时各机构位置如图所示：

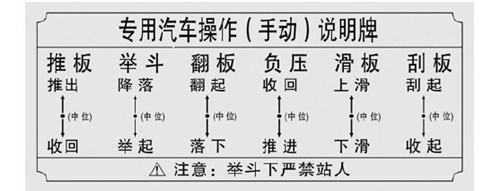

手动手柄操作（此操作应在电控旋钮失灵时应急使用）

        （箱体与驾驶室之间）

具体操作步骤和旋钮**相同，参见步骤1-10

装垃圾旋转翻桶（板）操作旋钮**左下翻位，使翻桶（板）机构放下，松开旋钮回中位，然后旋转刮板操作旋钮**右收起位，刮板收起，松开旋钮回中位，准备开始挂桶。挂上垃圾桶，旋转翻桶操作旋钮**右上翻位置，垃圾桶向上翻转，垃圾自动卸入圆弧形斗体内，松开旋钮回中位； 旋转翻桶操作旋钮**左下翻位置，垃圾桶回置，松开旋钮回中位；然后旋转滑板操作旋钮**左下滑位置，滑板下滑（注意：刮板在向上收的位置）

松开旋钮回中位，准备收刮垃圾；旋转刮板操作旋钮**左刮起位置，刮板沿圆弧斗体刮起垃圾，松开旋钮回中位；旋转滑板操作旋钮**右上滑位置（注意：刮板下油缸座必须超过行程开关标记位置），滑板带动刮板同时上滑，松开旋钮回中位，垃圾被刮板带起，准备推进垃圾；

旋转负压操作旋钮**右推出位置，垃圾被负压板推入车箱内，松开旋钮回中位；旋转负压操作旋钮**左收回位置，负压板收回，松开旋钮回中位，完成垃圾的装载；
